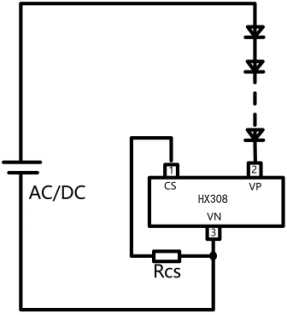

典型示意電路圖

系統方案設計

效率設計理論

應用電路工作效率計算如下：

其中Vin 是系統輸入電源電壓，VLED 是單個LED 工作電壓降，ILED 是LED 導通電流?？煽闯鱿到y串聯的LED 數量n 越大，系統工作效率越高系統設計過程中，需根據應用環境調整HX308的VP端口工作電壓，優化η 值。

LED串聯數量設計

系統串接的 LED 數量設計需考慮以下兩個方面：

1) 電路中，VP端口電壓VOUT = Vin – n*VLED ，為保證芯片正常工作，需保證VP端口電壓VOUT > VOUT_MIN；

2) 芯片 OUT 端口電壓越低，系統工作效率越高。

綜合以上兩點，HX308的VP端口工作電壓范圍為VOUT_MIN，系統串接的LED 數量n 計算為：(Vin - VOUT_MIN)/VLED

PCB注意事項

PCB布圖時在HX308的VP引腳對地加一個104/1KV的電容，且該電容應盡可能靠近VP引腳和地。一方面，該濾波電容可以減小系統上電時VP引腳的電壓尖峰，避免IC因過壓而損壞，另一方面，當IC進入過溫保護狀態時，該濾波電容可以避免在電源VP上出現因輸出電流波動而導致的大的紋波。

采樣電阻Rcs到地的連線應盡量粗短，以減小因為連線寄生電阻導致的輸出電流誤差，芯片底部有增強散熱能力的散熱片，焊錫將底部填滿，以保證散熱片與鋁基板或PCB覆銅緊密接觸，空間允許的情況下，加大IC底部的鋪銅面積，達到良好的散熱效果。

系統設計時，應充分考慮開關沖擊與雷擊浪涌對IC造成的損壞，做好相關保護措施，高壓應用布線時需要注意爬電距離，板材可選用可通過耐壓測試的基板。
