高壓線性News
HX3088高PF分段線性恒流IC
作者： 來源：本站 發表時間：2018-11-13 16:39:21 瀏覽：次
產品概述恒功率高功率因數高壓線性驅動芯片
恒功率高功率因數高壓線性驅動芯片
?產品說明? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
HX3088F是高功率因數低諧波高壓線性恒流LED驅動芯片，集成了高壓整流管和JFET高壓供電，應用于LED 照明領域，單顆芯片支持最高25W應用。該芯片通過恒流控制技術，實現恒流精度小于±4%，輸出電流可由外接電阻RCS調節。芯片具有高功率因數和低諧波失真。
HX3088F具有輸出電流隨溫度自動調節的功能。當溫度高過130度系統將降低輸出電流，以達到降低溫度的效果，HX3088F具有輸入功率自動調節的功能，當輸入電壓過高時，將降低輸出電流，電流降低的幅度通過外置電阻Rva設置，以此保證輸入功率不隨輸入電壓變化?？梢詫?shí)現輸入功率變化在5%以?xún)取?/span>
系統結構簡單，極少的外圍元件,可節省電子元器件所占的空間。方案設計簡易、調試、安裝方便，高轉換效率（90%），PF值（大于.95）。適合標準化、自動化、批量化生產。
?特性? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
?無需變壓器和電解電容? ? ? ? ? ? ? ? ? ? ? 具有溫度自動調節功能??
?集成高壓?jiǎn)?dòng)供電? ? ? ? ? ? ? ? ? ? ? ? ? 具有功率自動調節功能
?輸出電流可調，最大達60mA? ? ? ? ? ? ? ??
?芯片應用系統無EMI問題
?片間電流偏差＜±4%? ? ? ? ? ? ? ? ? ? ? ? 效率：＞90%
?功率因數＞0.95? ? ? ? ? ? ? ? ? ? ? ? ? ? THD: ＜15%
?產品說明? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
HX3088F是高功率因數低諧波高壓線性恒流LED驅動芯片，集成了高壓整流管和JFET高壓供電，應用于LED 照明領域，單顆芯片支持最高25W應用。該芯片通過恒流控制技術，實現恒流精度小于±4%，輸出電流可由外接電阻RCS調節。芯片具有高功率因數和低諧波失真。
HX3088F具有輸出電流隨溫度自動調節的功能。當溫度高過130度系統將降低輸出電流，以達到降低溫度的效果，HX3088F具有輸入功率自動調節的功能，當輸入電壓過高時，將降低輸出電流，電流降低的幅度通過外置電阻Rva設置，以此保證輸入功率不隨輸入電壓變化?？梢詫?shí)現輸入功率變化在5%以?xún)取?/span>
系統結構簡單，極少的外圍元件,可節省電子元器件所占的空間。方案設計簡易、調試、安裝方便，高轉換效率（90%），PF值（大于.95）。適合標準化、自動化、批量化生產。
?特性? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
?無需變壓器和電解電容? ? ? ? ? ? ? ? ? ? ? 具有溫度自動調節功能??
?集成高壓?jiǎn)?dòng)供電? ? ? ? ? ? ? ? ? ? ? ? ? 具有功率自動調節功能
?輸出電流可調，最大達60mA? ? ? ? ? ? ? ??
?芯片應用系統無EMI問題
?片間電流偏差＜±4%? ? ? ? ? ? ? ? ? ? ? ? 效率：＞90%
?功率因數＞0.95? ? ? ? ? ? ? ? ? ? ? ? ? ? THD: ＜15%
?封裝形式ESOP8

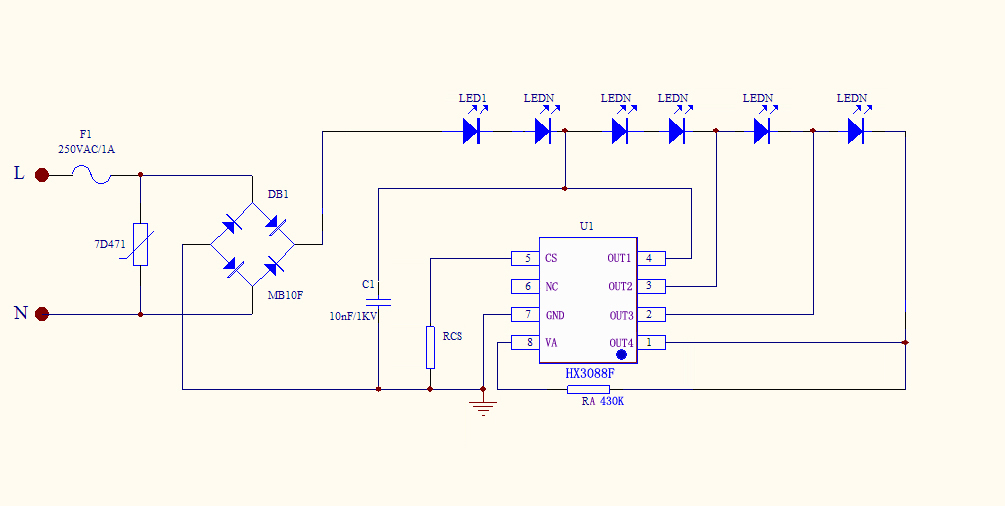

典型示意電路圖
附件規格書下載
