概述

HX304是一款LED低壓恒流驅動芯片，提供單通道恒定輸出電流，電流通過外接電阻（RFB）進行設定，電流輸出范圍5~500mA，輸出端可承受最大電壓達42V。

芯片的VCC電壓范圍為2.7~5.5V，低至0.3V的電流設定電，以及200mV低壓差驅動，使得HX304能夠在寬驅動電壓范圍內提供穩定的電流輸出，極大增強恒流模組的級聯能力。

HX304外圍元件少，應用可靠性好，芯片內部包含高精度的帶隙基準源，5.5V電壓調整器，過溫保護電路和低壓差驅動電路等。

HX304提供了輸出端使能控制引腳DIM，內部具有上拉電阻，在不需要使用使能引腳的情況下，該引腳懸空，默認輸出恒流。用戶也可以采用5V邏輯通過該引腳對輸出電流進行調光控制，實現高質量的PWM調光,與HX304配合使用作為大功率恒流驅動器。

HX304內建溫度感應器與過熱保護功能，溫度感應器偵測HX304的溫度，當芯片內部溫度超過150℃時，過溫保護電路會(huì )啟動，關斷恒流輸出，當芯片內部結溫低于130°C時，恒流輸出會(huì )重新開啟。

特點

1、線路簡單元器件少

2、先進低壓差恒流專利技術

3、恒定電流不受輸出端電壓影響

4、外接高精度電阻最大恒流輸出500mA

5、輸出端口最大耐壓42V

6、PWM調光最高頻率200KHz

7、過熱保護閾值150℃

8、芯片間電流精度<±5%@ IOUT=350mA

9、VCC電壓范圍為2.7~5.5V

10、SOT89-5小體積金屬散熱封裝使用溫度范圍-40~85°C

11、支持RGB調光輸出共陽

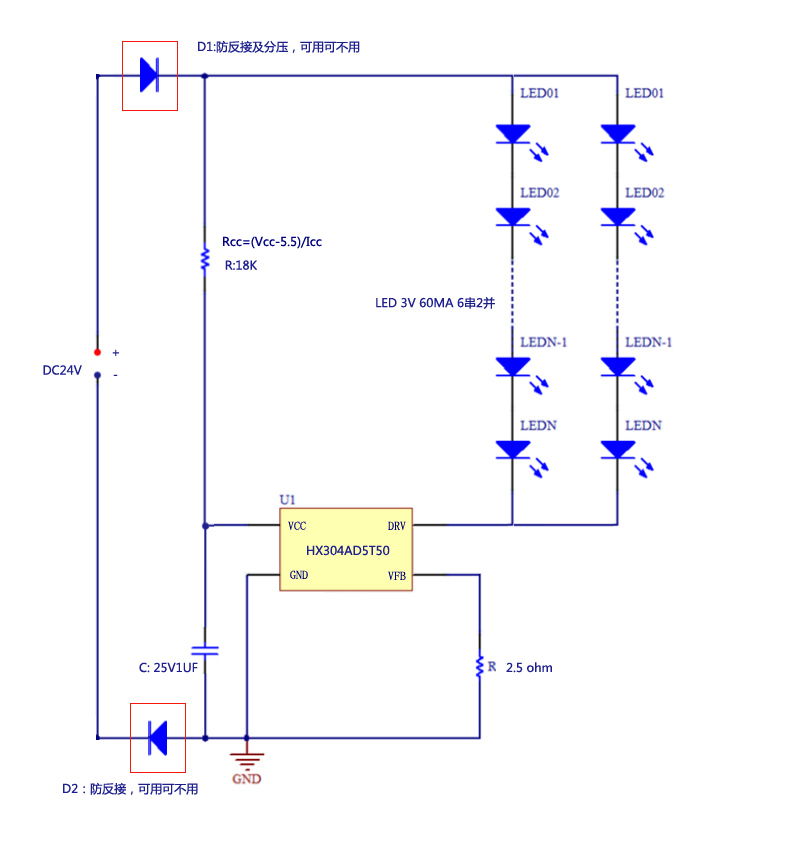

DC24V線條燈
