60V低壓差線性恒流IC

概述

HX317A是一款耐壓100V的中低壓線性大電流高精度LED驅動芯片，適合于輸入5~100V電壓范圍的LED驅動，輸出電流可調，僅需外接一個CS電阻就可以構成一個完整的恒流驅動電路，RCS電阻調節輸出范圍5-1200MA，LED端口與GND之間的壓差應根據輸出電流與封裝功耗決定，視散熱狀況而定，壓差不要太大。

HX317A內置5A 60V的功率MOS，最大應用電流1200mA；采用低壓差驅動電路，電流1200mA時,轉折電壓僅為0.5V。

HX317A內置過溫保護，當溫度達到130℃時，減小輸出電流。

HX317A外圍可擴展恒流應用，輸入電壓高時降低輸出電流。也可擴展PWM應用。

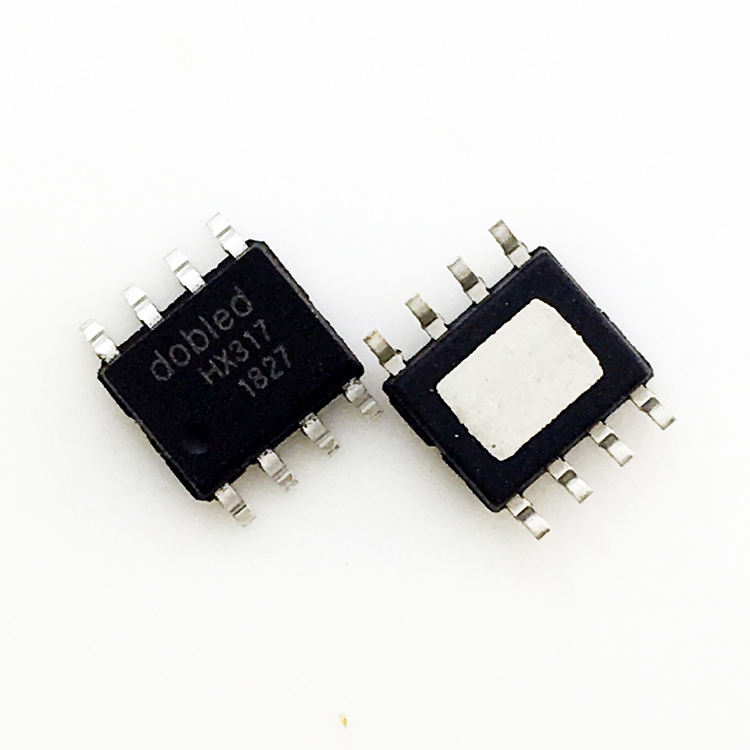

HX317A采用ESOP8封裝，底部散熱片默認與LED端口相連。

特點

? LED端口耐壓100V

? 單通道大功率恒流驅動

? 外圍元件簡單

? 內置大電流功率MOS

? 最大輸出電流1200mA

? 低壓差啟動0.5V(1000mA)

? 支持RGB輸出共陽

? 芯片應用系統無EMI問題

應用領域

燈條、電動車燈、手電筒、太陽能、LED臺燈、LED礦燈、投光燈、及其他DC類LED照明。
