概述

HX324是一款LED低壓恒流驅動芯片，單通道恒定輸出電流，電流通過外接電阻（Rext）進行設定，單通道電流輸出最大500mA，輸出端可承受最大電壓達45V。

芯片的VCC電壓范圍為5~40V，低壓差驅動，使得HX324能夠在寬驅動電壓范圍內提供穩定的電流輸出。HX324外圍元件少，應用可靠性好。

HX324提供了輸出端使能控制引腳DIM，響應小脈寬調光信號，內部具有上拉電阻，在不需要使用使能引腳的情況下，該引腳懸空，默認輸出恒流。 HX324內建溫度感應器與過熱保護功能，溫度感應器偵測HX324的溫度，當芯片內部溫度超過110℃時，過溫保護電路會(huì )啟動，降低恒流輸出。

HX324采用SOT89-5封裝。

特點

l 線路簡單元器件少

l 恒定電流不受輸出端電壓影響

l 外接高精度電阻最大恒流輸出500mA

l 輸出端口最大耐壓45V

l 單通道PWM調光獨立控制

l 過熱保護閾值110℃

l 芯片間電流精度<±5%@ IOUT=300mA

l VCC電壓范圍為5~40V

定購信息

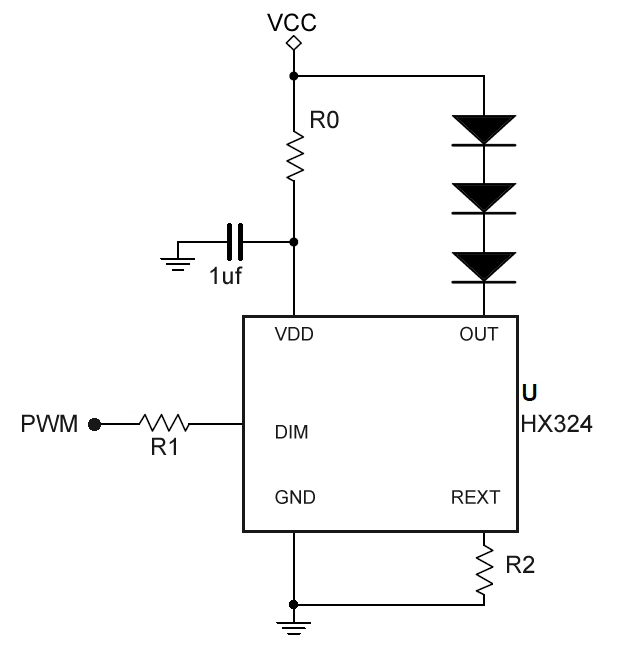

原理圖
