低壓差線性恒流芯片HX303B
作者： 來源：本站 發表時間：2022-07-05 14:04:00 瀏覽：次
產品概述
60V低壓差線性恒流驅動器
概述
HX303B是一款耐壓60V的低壓線性大電流高精度LED驅動芯片，適合于輸入5~60V電壓范圍的LED驅動，輸出電流可調，僅需外接一個CS電阻就可以構成一個完整的恒流驅動電路，RCS電阻調節輸出范圍5-500MA，LED端口與GND之間的壓差應根據輸出電流與封裝功耗決定，視散熱狀況而定，壓差不要太大。
HX303B內置功率MOS，最大應用電流500mA；
采用低壓差驅動電路，電流500mA時,轉折電壓小于0.5V。
HX303B采用ESOP8封裝，底部散熱片默認與LED端口相連。
?
應用領域
燈條、電動車燈、手電筒、太陽能、LED臺燈、LED礦燈、投光燈、及其他DC類LED照明。
特點
??寬電壓輸入5-60V
??輸出電流5-500mA可調
??單通道大功率恒流驅動
??外圍元件簡單成本低
??內置大電流功率MOS
??低壓差啟動0.5V(500mA)
??支持RGB輸出共陽
??芯片應用系統無EMI問題
?
?

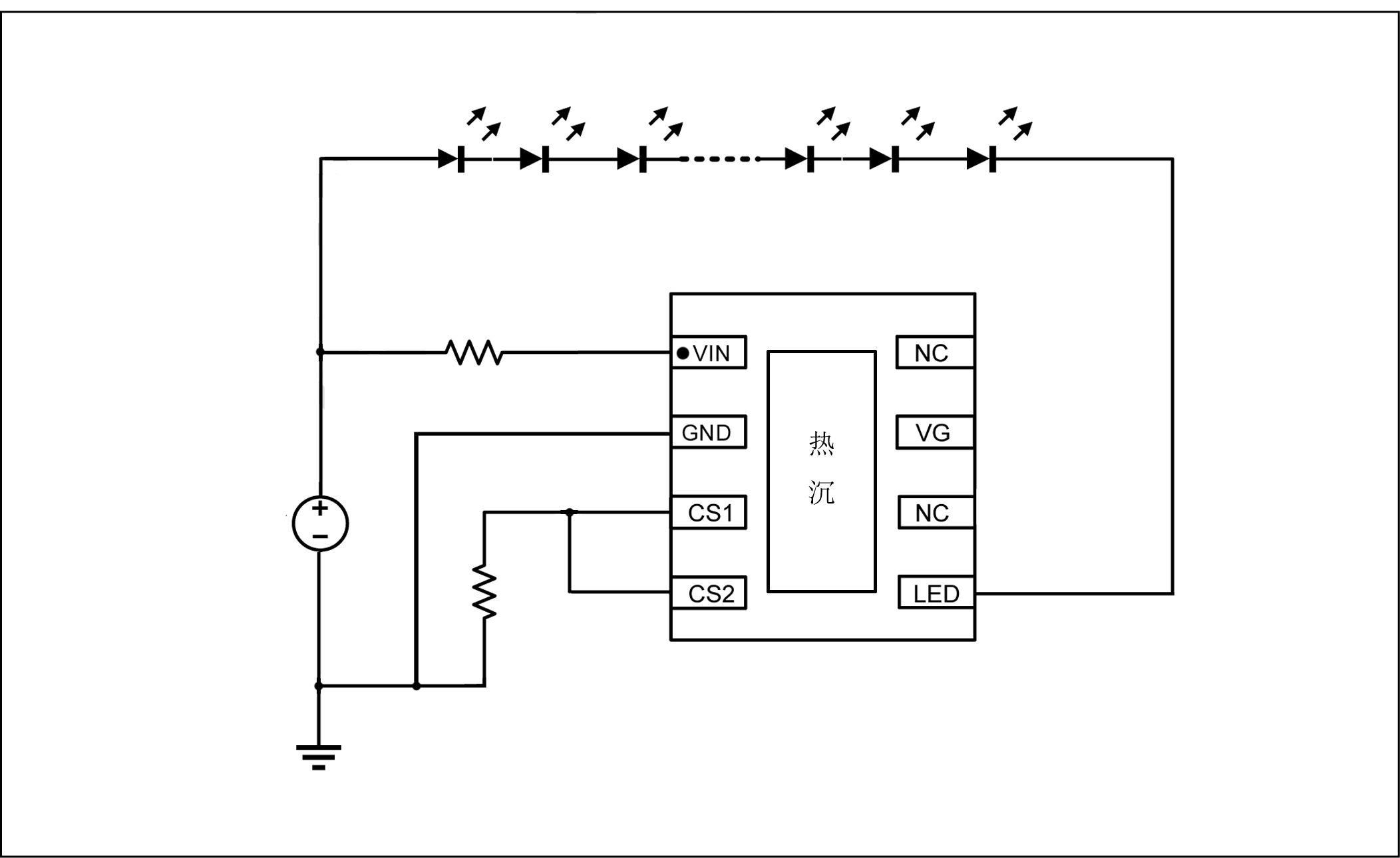

應用原理圖
?
?
