三路PWM調光線性恒流芯片
概述
HX313是一款LED低壓恒流驅動芯片，提供三通道恒定輸出電流，電流通過外接電阻（Rext）進行設定，單通道電流輸出最大300mA，輸出端可承受最大電壓達42V。
芯片的VCC電壓范圍為5~42V，低壓差驅動，使得HX313能夠在寬驅動電壓范圍內提供穩定的電流輸出。HX313外圍元件少，應用可靠性好，芯片內部包含高精度的帶隙基準源，5.2V電壓調整器，過溫保護電路和低壓差驅動電路等。
HX313提供了輸出端使能控制引腳DIM，響應小脈寬調光信號，內部具有上拉電阻，在不需要使用使能引腳的情況下，該引腳懸空，默認輸出恒流。 HX313內建溫度感應器與過熱保護功能，溫度感應器偵測HX313的溫度，當芯片內部溫度超過110℃時，過溫保護電路會(huì )啟動，降低恒流輸出。
HX313采用ESOP-8封裝，底部散熱片為GND。
特點 ??????????????????????????????????????????????????????????
l?線路簡單元器件少
l?先進低壓差恒流專利技術
l?恒定電流不受輸出端電壓影響
l?外接高精度電阻最大恒流輸出300mA
l?輸出端口最大耐壓42V
l?三通道PWM調光獨立控制
l?過熱保護閾值110℃
l?芯片間電流精度<±5%@ IOUT=300mA
l?VCC電壓范圍為5~42V
?

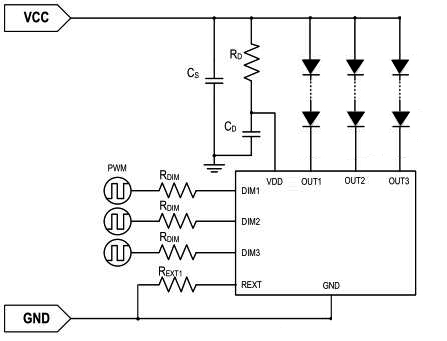

原理圖
