低壓差、高精度、固定電流LED恒流源HX301-1AXXX
特點
◆超低輸出端VP壓降0.3-0.9V（依輸出電流而定）
IP= 20mA → Vdrop ≈?0.3V
◆SOT23-3L大封裝，機械應力強，軟板無折斷風險
◆電流精度高，固定電流設計5-120MA,無需外加電阻設定
◆電源電壓范圍2.5-17V
◆輸出端承受電壓范圍0.3-17V
◆IC承受功耗典型300MW
◆工作環境溫度-20℃ - 80℃
◆片間電流差異低于 ±5%（可定做±1%精度）
◆無鉛環保封裝
概述
HX301系列是一款簡單易用的定電流驅動芯片，具有良好的負載與電源調變率和極小輸出電流誤差。該芯片采用線性恒流方式使LED工作在最佳狀態，即使在大面積光源上，電源及負載大幅波動時都能讓LED亮度均勻一致, 延長了LED使用壽命。除了支持寬廣電源范圍外，HX301的VDD腳可以充當輸出使能(OE)控制端，可配合PWM控制線路達到更準確的電流調整效果。當VDD與VP 腳短接在一起時HX301最小工作電壓低的特性使其可被當作一個恒流二極管 (CRD) 來使用，接上一串LED時即可恒定負載電流。在高壓電源和低LED負載電壓的應用場合，可采用接入一顆高壓MOSFET或BJT的方式來分?jǐn)偠嘤嚯妷?，從而方便?yīng)用在市電通用照明場合。
HX301采用SOT23-3封裝。
|
SOD123電流檔 |
SOT23-3電流檔 |
SOT89-3電流檔 |
|
|
2005 (5mA) 2010 (10mA) 2015 (15mA) 2020 (20mA) 2025 (25mA) 2030 (30mA) 2035 (35mA) 2040 (40mA) 2045 (45mA) 2050 (50mA) ? |
1A10 (10mA) 1A15 (15mA) 1A18 (18mA) 1A20 (20mA) 1A25 (25mA) 1A30 (30mA) 1A35 (35mA) 1A40 (40mA) 1A45 (45mA) 1A50 (50mA) 1A55 (55mA) |
1A60 (60mA) 1A65 (65mA) 1A70 (70mA) 1A75 (75mA) 1A80 (80mA) 1A100 (100mA) 1A120 (120mA) ? |
1A100H (100mA) 1A120H (120mA) 1A140H (140mA) 1A160H (160mA) 1A180H (180mA) 1A200H (200mA) ? ? ?
|

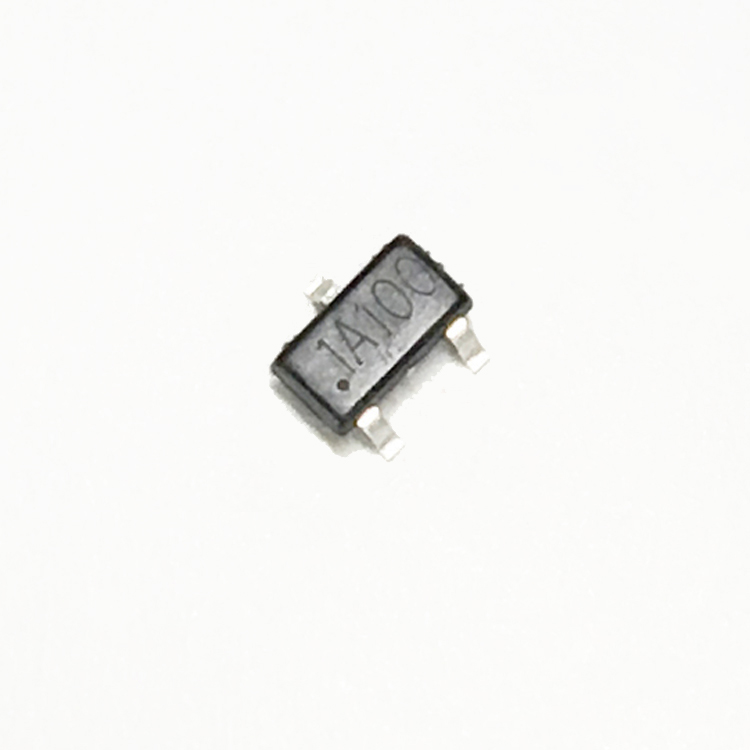

實物圖（封裝SOT23-3L)
